Produktübersicht

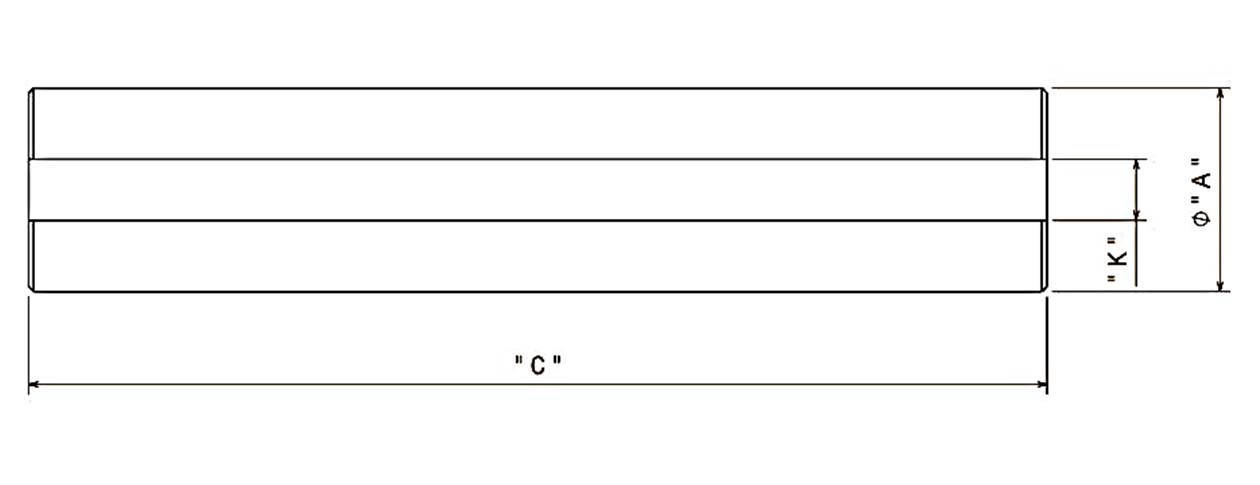

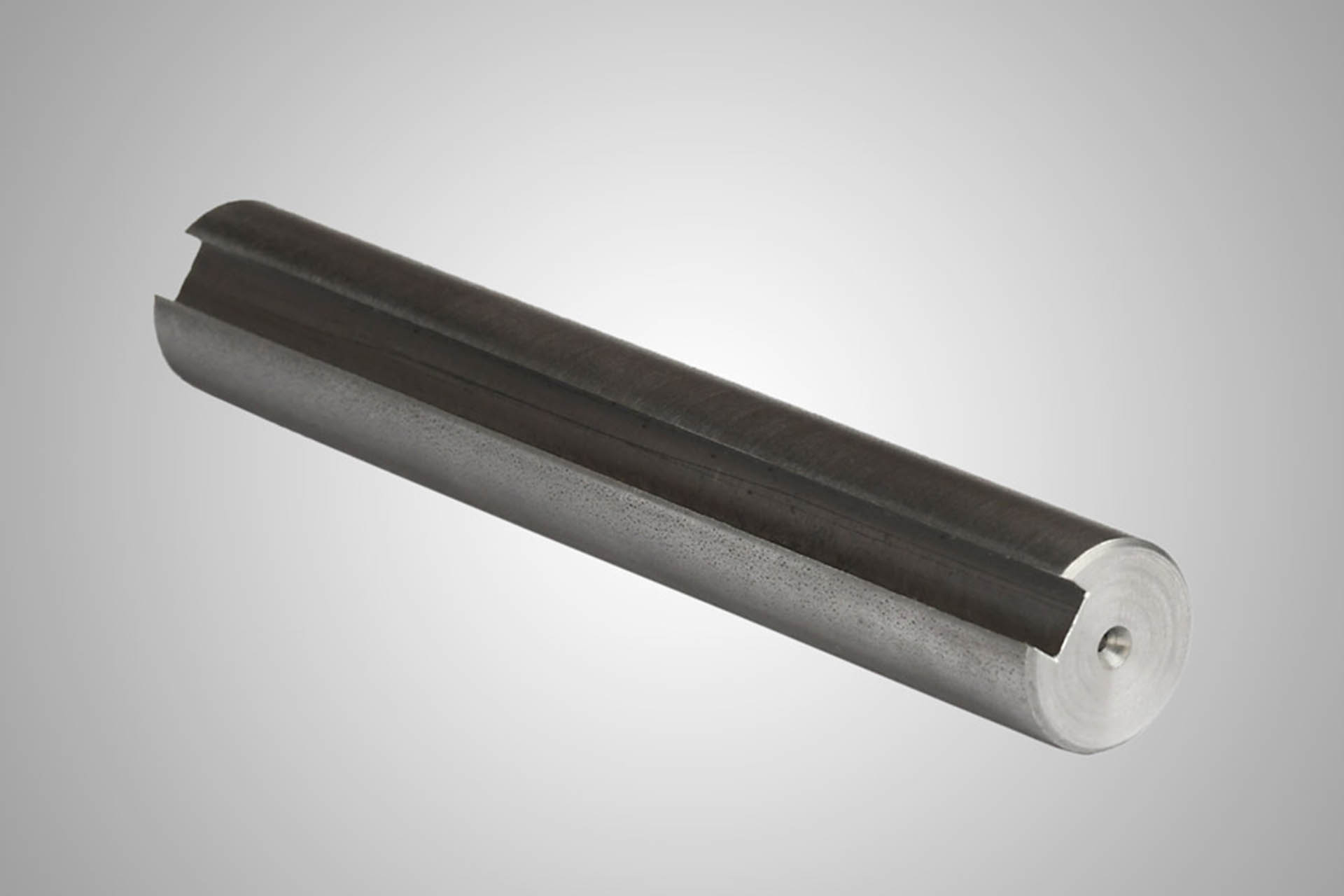

Antriebswelle mit durchgehender Keilnut

Antriebswelle mit Keilnut für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

antriebswelle mit keilnut

Fertigungshinweise:
„A“ Toleranz h9

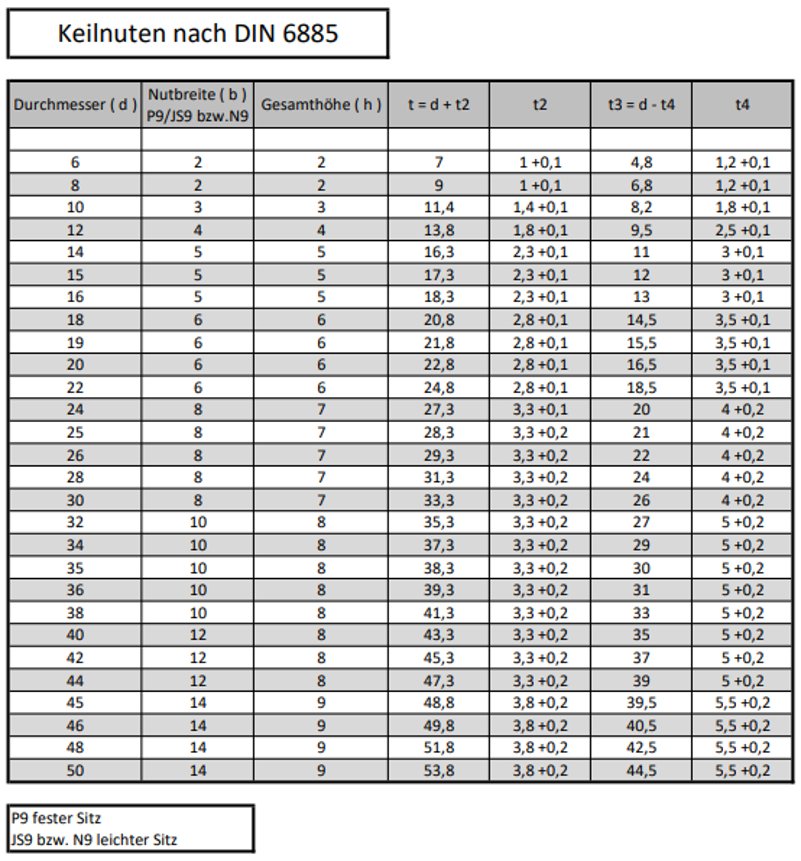

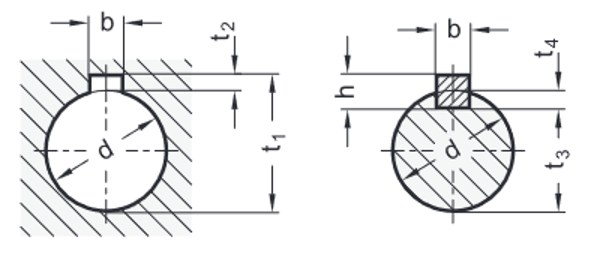

„K“ Keilnut nach DIN 6885 P9
„C“ Allgemeintoleranz DIN ISO 2768-1

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „A“ :
Wellenlänge „C“ :
Material: C45, S355, 42CrMo4, Silberstahl

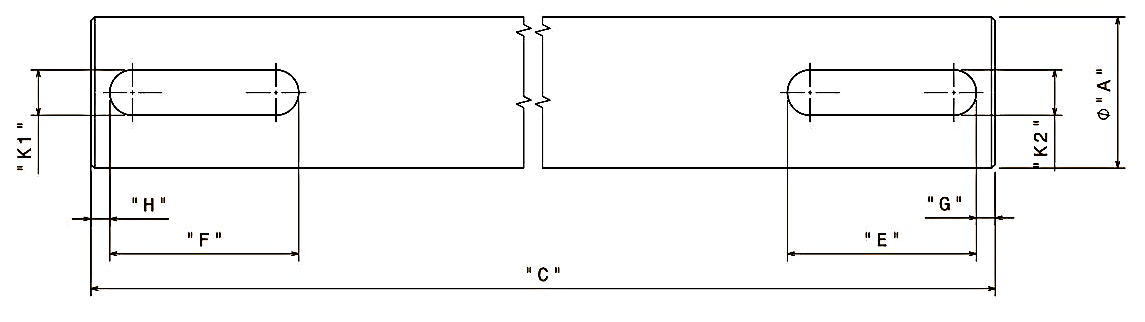

Antriebswelle mit partieller Keilnut

Antriebswelle mit Keilnut für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

antriebswelle mit partieller keilnut

Fertigungshinweise:
„A“ Toleranz h9
„K1,K2“ Keilnut nach DIN 6885 P9
„C,E,F,G,H“ Allgemeintoleranz DIN ISO 2768-1

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „A“ :
Wellenlänge „C“ :
Keilnutlänge rechts „E“ :
Abstand Wellenende zu Keilnut rechts „G“ :
Keilnutlänge links „F“ :
Abstand Wellenende zu Keilnut links „H“ :
Material: C45,S355, 42CrMo4, Silberstahl

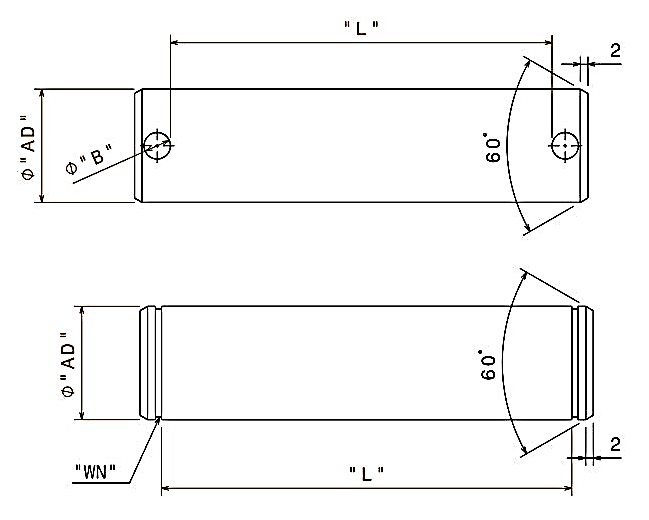

Bolzen für Splint- bzw. Sicherungsringmontage

Bolzen für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

bolzen für sicherungsringmontage

Fertigungshinweise:
„AD“ Toleranz h9
„WN“ Wellennut für Sicherungsring DIN 471
„B“ Splintbohrung für Splinte nach DIN 94
„L“ Allgemeintoleranz DIN ISO 2768-1

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „AD“ :
Wellenlänge „L“ :
Wellensicherung: „WN“ oder „B“
Material: C45,S355, 42CrMo4

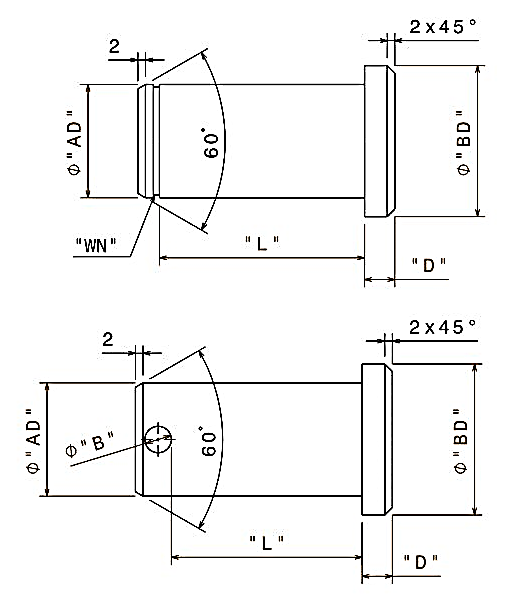

Bundbolzen für Splint- bzw. Sicherungsringmontage

Bundbolzen für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

bundbolzen für sicherungsringmontage

Fertigungshinweise:
„AD“ Toleranz h9
„WN“ Wellennut für Sicherungsring DIN 471
„B“ Splintbohrung für Splinte nach DIN 94
„L“ Allgemeintoleranz DIN ISO 2768-1

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „AD“ :
Bunddurchmesser „BD“ :
Bundhöhe „D“ :
Wellenlänge „L“ :
Wellensicherung: „WN“ oder „B“
Material: C45,S355, 42CrMo4

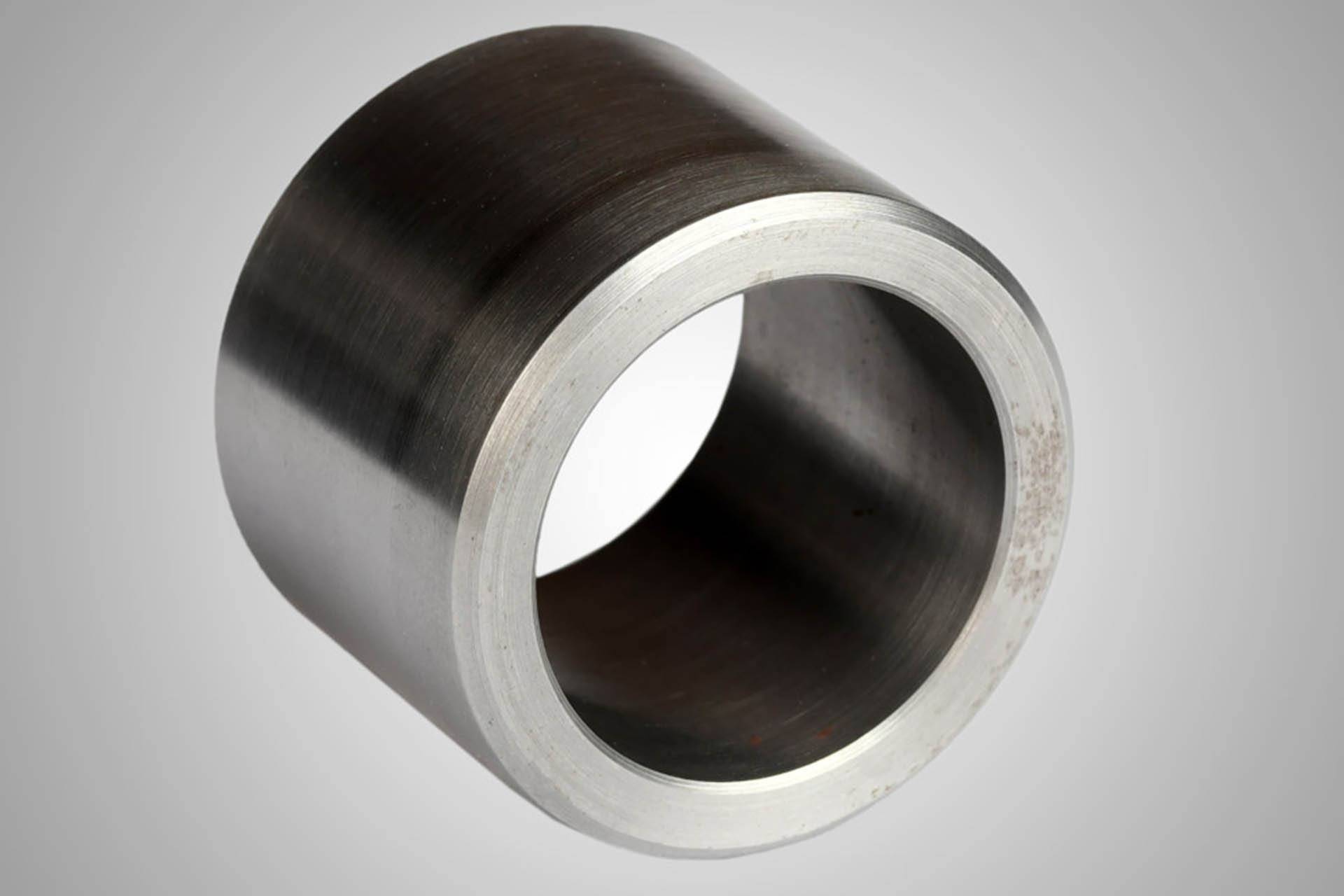

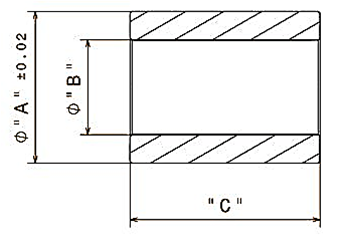

Buchse

Buchse für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

buchse

Fertigungshinweise:
„B“ Toleranz H7/H8
„C“ Allgemeintoleranz DIN ISO 2768-1

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „A“ :
Bohrungsdurchmesser „B“ :
Buchsenlänge „C“ :
Material: S355, MS58, Aluminium

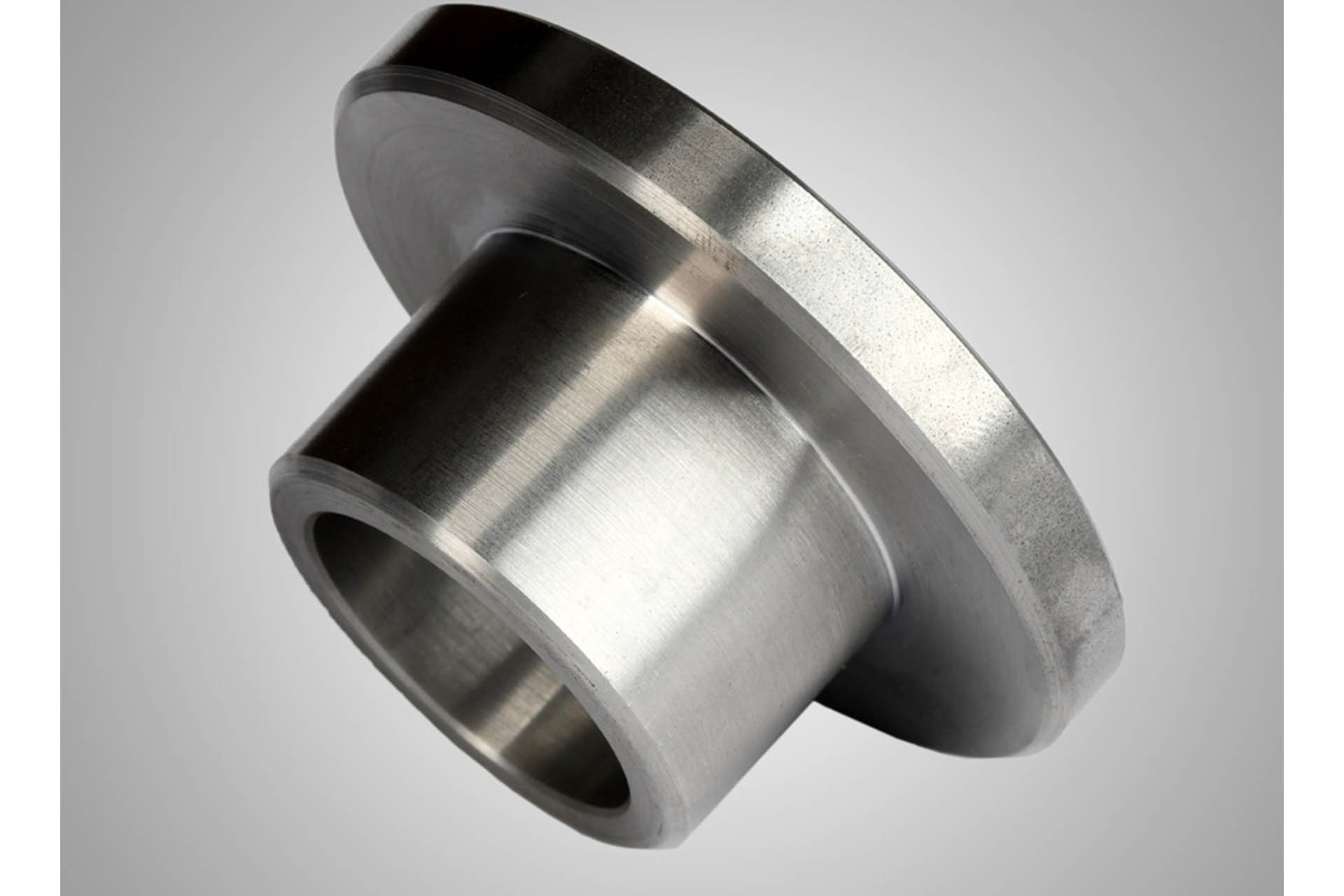

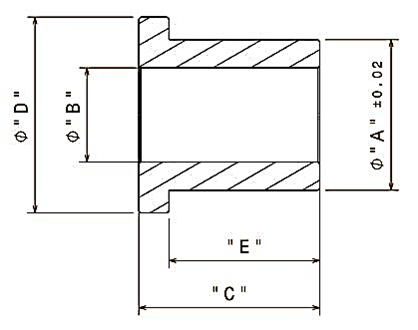

Bundbuchse

Bundbuchse für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

bundbuchse

Fertigungshinweise:
„B“ Toleranz H7/H8
„C,D,E“ Allgemeintoleranz DIN ISO 2768-1

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „A“ :
Bohrungsdurchmesser „B“ :
Bunddurchmesser „D“:
Gesamtlänge „C“ :
Buchsenlänge bis zum Bund „E“:
Material: S355, MS58, Aluminium

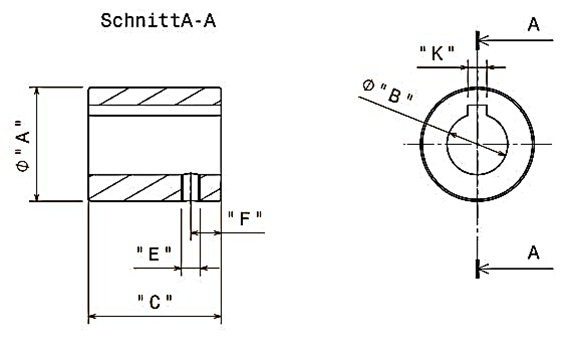

Buchse mit Keilnut

Buchse mit Keilnut für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

buchse mit keilnut

Fertigungshinweise:
„B“ Toleranz H7/H8
„K“ Keilnut nach DIN 6885
„A,C,F“ Allgemeintoleranz DIN ISO 2768-1
Gewindebohrung „E,F“ optional

Angaben per E-Mail schicken (Maße in mm)
Außendurchmesser „A“ :
Bohrungsdurchmesser „B“ :
Buchsenlänge „C“ :
Keilnut „K“: Ja / Nein
Gewindebohrung „E“: Ja/Nein
Material: S355, MS58, Aluminium

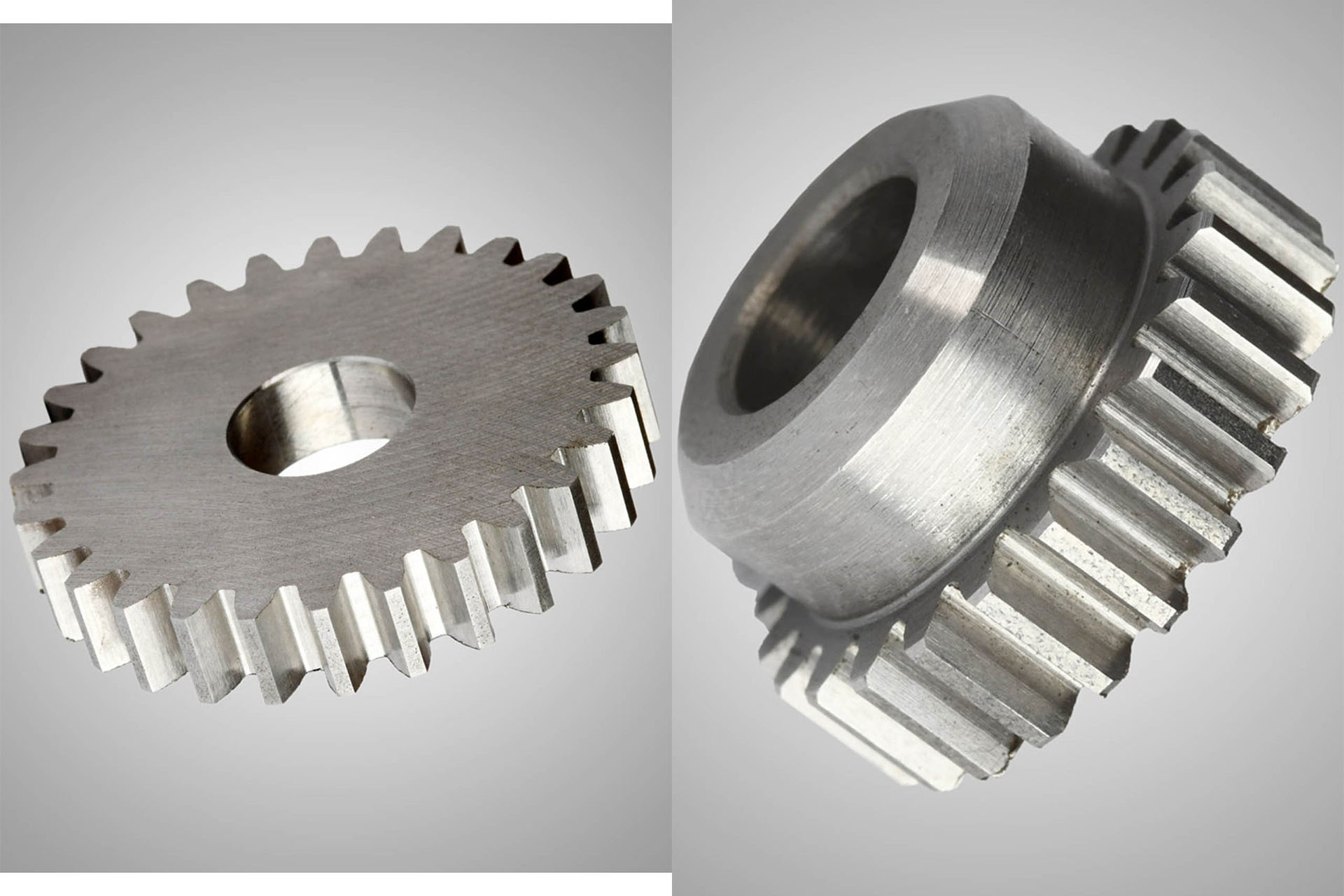

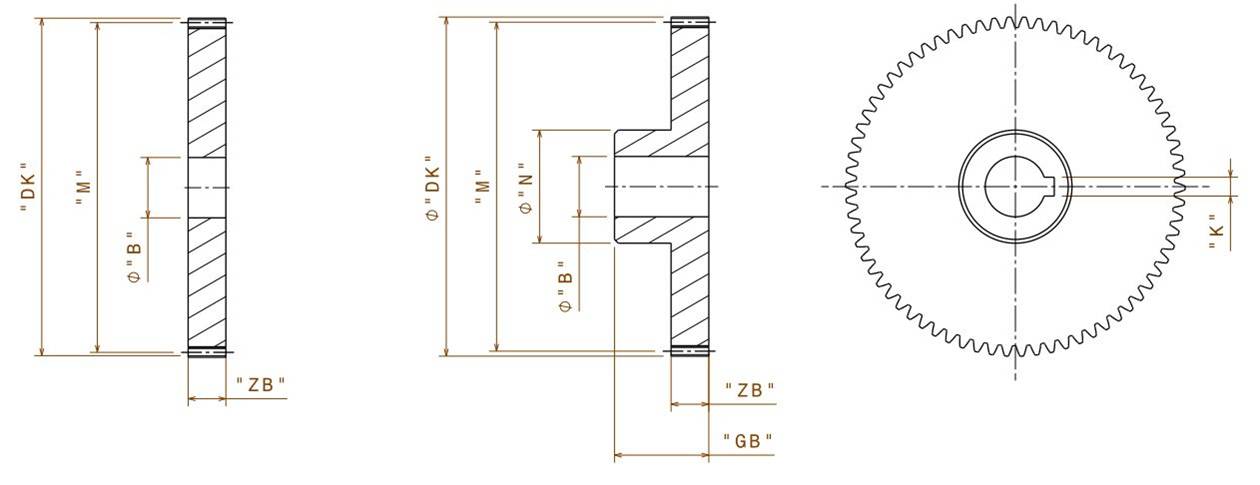

Zahnrad / Verzahnung Gerade- bzw. Schrägverzahnt

Buchse mit Keilnut für die Bereiche Maschinenbau, Landwirtschaft, Baumaschinen, etc.

zahnrad / verzahnung

Fertigungshinweise:
„B“ Toleranz H7/H8
„N,GB,ZB“ Allgemeintoleranz DIN ISO 2768-1
Keilnut „K“ nach DIN 6885 optional
Herstellbare Module: 0,3; 0,4; 0,5; 0,7; 0,8; 0,9; 1-3,5 in 0,25 Schritten

Angaben per E-Mail schicken (Maße in mm)
Modul „M“ :
Zähnezahl:
Schrägungswinkel:
Bohrungsdurchmesser „B“ :
Zahnbreite „ZB“:
Gesamtbreite „GB“:
Nabendurchmesser „N“:
Keilnut „K“: Ja / Nein
Material: C45, 16MnCr5, MS58, Aluminium

Sondermaße, Material und Toleranzen auf Anfrage!
